高クロム白鋳鉄ホッパーラインナー硬磨ニッケル鋳造サービス

製品説明

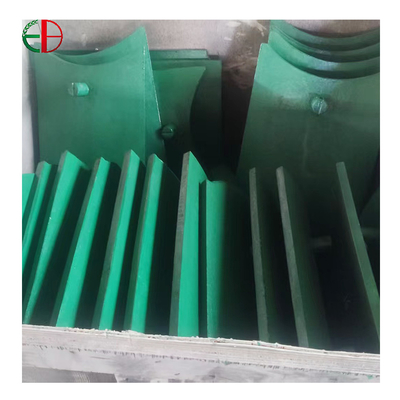

高クロム白鋳鉄製ホッパーライナーは、ばら物処理装置の内部に交換可能な耐摩耗面を形成します。ホッパーは、傾斜した壁、遷移部、および排出口を組み合わせており、そのライニングは、異なる位置と形状を持つコンポーネントのセットです。この製品は、それらの表面と材料がそれらを横切って移動する方法を中心に定義された鋳造ライナーに焦点を当てています。

ホッパーの摩耗ゾーンの保護

流入する材料は、エントリーゾーンでホッパーに接触し、壁に沿って滑り、排出口の近くで方向を変える可能性があります。これらの場所では、異なる摩耗パターンが発生する可能性があります。有用なライナーレイアウトは、ホッパー全体を均一なプレートとして扱うのではなく、露出した表面と個々のパネル間の境界を特定します。

交換作業の場合、摩耗の写真と装置の図面は、材料がどこで失われているかを示すのに役立ちます。壁の角度、局所的なプロファイル、および隣接するピース間の関係は、コンポーネントのジオメトリの一部です。ライナーの形状は、意図された開口部とクリアランスを含む、承認されたホッパー設計に従う必要があります。

材料と運転条件

高クロム白鋳鉄は、研磨用途に選択され、正確な合金と納品条件はサービスに合わせて定義されます。硬い炭化物含有構造は耐摩耗性をサポートしますが、衝撃の厳しさや支持配置も考慮する必要があります。グレードの選択は、実際に処理される材料とデューティに従う必要があります。

有用な運転詳細は、供給サイズ、水分、流れの方向、および材料が最初にライニングに当たる場所を含みます。細かい研磨材を運ぶホッパーは、大きな塊を受け取るホッパーとは異なる要求を提示する可能性があります。これらの違いにより、単一の暦年サービス寿命の数値は、すべての設置に適合しない可能性があります。

パネルの形状と固定配置

各パネルの図面には、その全体的なプロファイル、厚さ、取り付け位置、および設置位置を示す必要があります。隣接するエッジと遷移部は、ライナーレイアウトに一致する必要があります。固定の詳細は、利用可能なサポートと設置のためのアクセスとともに指定する必要があります。

砂型鋳造されたコンポーネントは、この製品に記載されているようにショットブラスト表面クリーニングで供給されます。追加の仕上げ面または特別な固定ジオメトリは、図面で定義されます。ボルトまたはその他の設置品は、要求された供給の一部を形成する場合、見積もりで特定する必要があります。

交換計画と受け入れ

番号付きレイアウトは、受け取りおよび設置中にサイドウォール、遷移部、および排出口のピースを区別するのに役立ちます。繰り返し注文の場合は、以前の部品参照と承認された図面の変更を含めてください。場所ごとに摩耗パターンを記録することも、メンテナンスチームがどのピースを交換する必要があるかを計画するのに役立ちます。

寸法検査は、パネルのプロファイルと固定位置に対処します。材料と硬さの受け入れは、選択されたグレード仕様に従い、注文で合意された必要な記録が作成されます。これにより、顧客が受け取ったコンポーネントが、その摩耗デューティとホッパー内の位置の両方に接続されます。

技術仕様の概要

摩耗コンポーネントについてご相談ください

壁だけでなく、摩耗ゾーンをライニングしてください。EB Castingsにホッパーレイアウト、ライナー図面、および処理材料の詳細をお送りください。カスタム高クロム鋳鉄ライナーの見積もりをいたします。

製品に関するお問い合わせ: cast@ebcastings.com または ebcastings@163.com。
